溫度波動度計算

真空干燥箱內溫場穩定后，計算中心點在30 min 內的最高溫度與最低溫度的差值，取差值 的一半為溫度波動度，并冠以 “± ”號。 Δtf = ± ( tomax － tomin ) /2 ( 1) 式中: Δtf 為溫度波動度，℃ ; tomax為中心點測得的 最高溫度，℃ ; tomin為中心點測得的最低溫度，℃。

 溫度均勻度計算

 真空干燥箱內溫場穩定后，取各測量點 30 min 內的實測溫度數據，計算 n 次測量中各測量點的 最大值與最小值的差值，取差值的算術平均值為 真空干燥箱的溫度均勻度。 Δtu = ∑n i = 1 ( timax － timin ) /n ( 2) 式中: Δtu 為溫度均勻度，℃ ; timax為各校準點在第 i 次測得的最高溫度，℃ ; timin為各校準點在第 i 次 測得的最低溫度，℃。

 溫度示值誤差計算

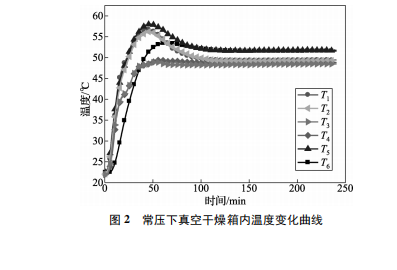

 真空干燥箱內溫場穩定后，取設備顯示值與 中心點 n 次測量的平均值之差為真空干燥箱的溫 度示值誤差。 Δtd = td － to ( 3) 式中: Δtd 為溫度示值誤差，℃ ; to 為中心點 n 次 測量的平均值，℃ ; td 為設備顯示平均值，℃。 圖 2 常壓下真空干燥箱內溫度變化曲線 常壓下真空干燥箱內不同位置溫度隨時間的 變化如圖 2 所示。

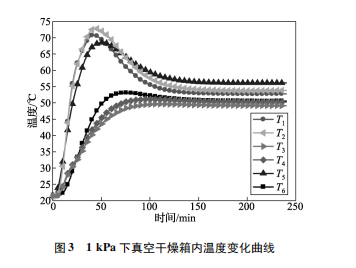

在加熱初始階段，真空干燥箱 內溫度快速升高，約 25 min 后，真空干燥箱內 T1、 T2、T5 點溫度達到設定溫度，并出現過沖現象， 不同位置過沖溫度不同，最高過沖溫度達到 58. 03 ℃，加熱約 120 min 后，各點溫度趨于穩定。 1 kPa 下真空干燥箱內不同位置溫度隨時間 的變化如圖 3 所示。抽一定真空后，真空干燥箱 內升溫曲線和常壓類似，在加熱初始階段，真空 干燥箱內溫度快速升高，約 20 min 后，真空干燥 箱內 T1、T2、T5 點溫度達到設定溫度，并出現過 沖現象，最高過沖溫度達到 72. 87 ℃ ，高于常壓 下的過沖溫度，加熱約 150 min 后，各點溫度趨 于穩 定，溫場從升溫到穩定的時間 較常壓下 要長。

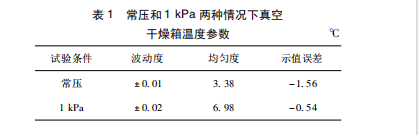

為了對真空干燥箱內溫度分布進行定量分析， 當真空干燥箱內溫場穩定后，取隨后 30 min 內的 測溫數據計算溫度波動度、均勻度和示值誤差， 計算結果如表 1 所示。常壓和 1 kPa 兩種條件下， 真空干燥箱波動度均很小，常壓條件下，真空干 燥箱內溫場均勻度為 3. 38 ℃，1 kPa 條件下，溫 場均勻度為 6. 98 ℃，相比于常壓條件，均勻性變 差，這是因為常壓條件下，真空干燥箱內的傳熱 方式包括輻射和對流，而 1 kPa 條件下，傳熱以輻 射傳熱為主。
